前端监控防雷自动重合闸方案

一、前言

  由于户外工程设备与室内有人值班的情况不同，户外设备的漏电保护器一旦误跳闸时，必须及时派出维护人员前往人工手动合闸上去，无论白天或夜晚。

  在雷雨季时，广电网络传输设备被雷击坏的事时有发生，维修人员必须第一时间进行抢修。雷雨季的天气变化较大，有时候维修人员出外抢修时天气还好，但不时会突然打起雷来，对人员的人身安全也存在一定的危险。

  本方案专为前端监控防雷设计，主要确保前端监控能够在雷季避免因监控损坏的原因，而导致突发性安全事件无法进行记录。

  澳美高公司制造的防雷装置采用DDW等电位防雷技术（产品有自动合闸漏电保护器，防雷自动合闸漏电保护器，浪涌保护器，电源防雷器，二合一防雷器，网络防雷器等）严格执行国家标准GB18802.1-2011、GB/T18802.21-2004制造。

二、方案实施

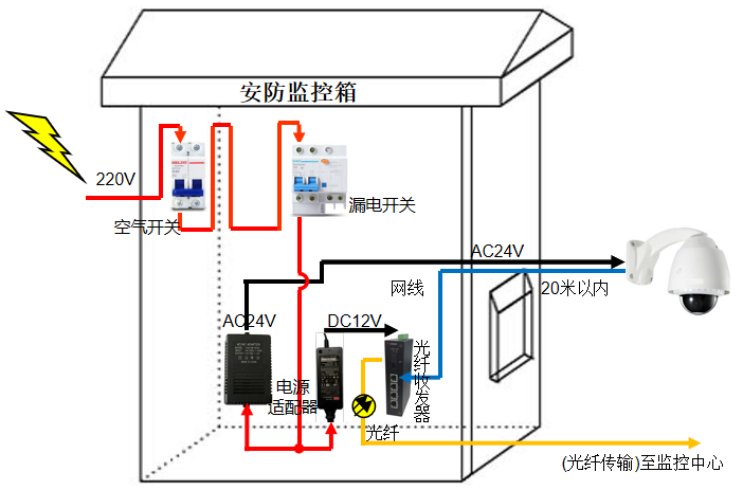

  现场设备如下图所示的前端监控摄像机采用AC24V供电模式，光纤传输至监控中心；监控箱设备有空气开关1个，漏电开关1个，电源适配器2个，光纤收发器1个，摄像机1个；雷电会从220V电源端进入打坏设备。而光纤信号线由于不是金属导线感应不到雷电所以可免装防雷。

  观察设备走线，根据根据等电位防雷选配原则和雷电感应强弱原则，

（1）220V电源线长度大于20米以上,我们要对电源线做防雷保护，可选配澳美高品牌的防雷自动重合闸漏电保护器。注意：安装前要先卸掉监控箱内原有的漏电开关。

（2）光纤收发器有一条网线光纤传输至监控中心，由于光纤信号线不是金属导线，感应不到雷电可免装防雷器。

（3）AC24V电源适配器的供电线从监控箱至摄像机长度小于20米内，可免装防雷器。

（4）摄像机有一组AC24V供电线和网线长度小于20米内，可免装防雷器。

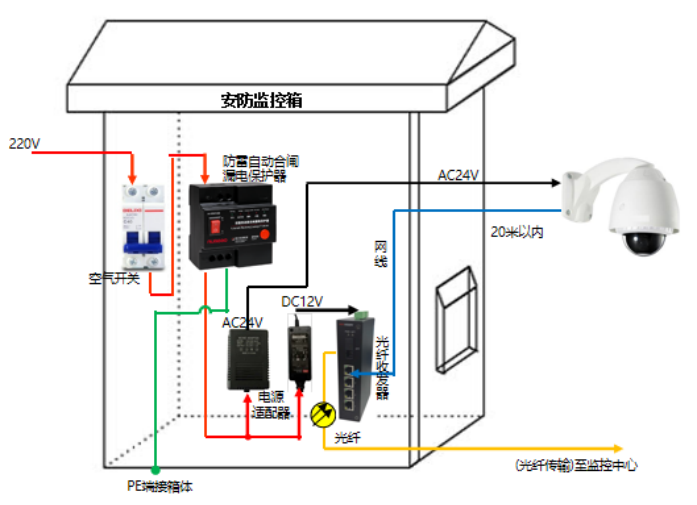

整体方案如下图所示：

  通过以上方案可有效帮助实现24小时实时监控，减少在雷季时前端监控设备不会出现误停现象，减少系统黑屏。设备出现误跳闸后无需人工合闸送电，减少维护人员反复往返故障点做重复工作，从而确保系统传输网络的整体运行。在选购时要选择有按照国家防雷标准制造的专业生产类型品牌，确保质量和效果都有保障。我们还有专业人员为你的项目方案设计选配防雷器（浪涌保护器选型），有需要可联系我司销售总监15876019862（微信同号）进行咨询，产品质量和效果更有保障。
