自动重合闸漏电保护器(II)(20A输出端带防雷)

所属分类:自动合闸漏电防护器
产品描述

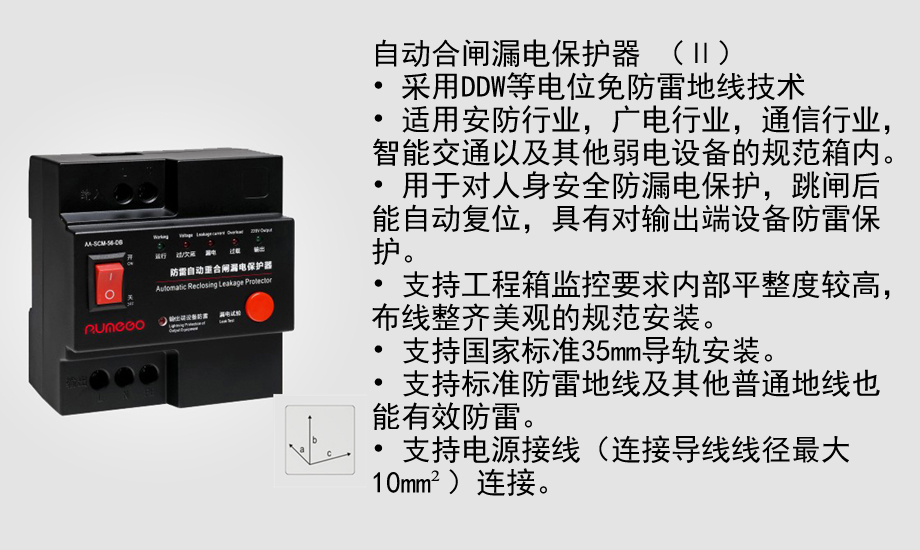

• 等电位瞬间平衡电压防雷技术,防雷效果不依赖地线。

• 等电位防雷器可以接地线,接上后拥有泄放式和等电位两种防雷模式。

• 适用安防行业,广电行业,通信行业,智能交通以及其他弱电设备的规范箱内。

• 用于对人身安全防漏电保护,跳闸后能自动复位,具有对输出端设备防雷保护。

• 支持工程箱监控要求内部平整度较高,布线整齐美观的规范安装。

• 支持国家标准35mm导轨安装。

• 支持接线式(连接导线线径最大10mm²)连接。

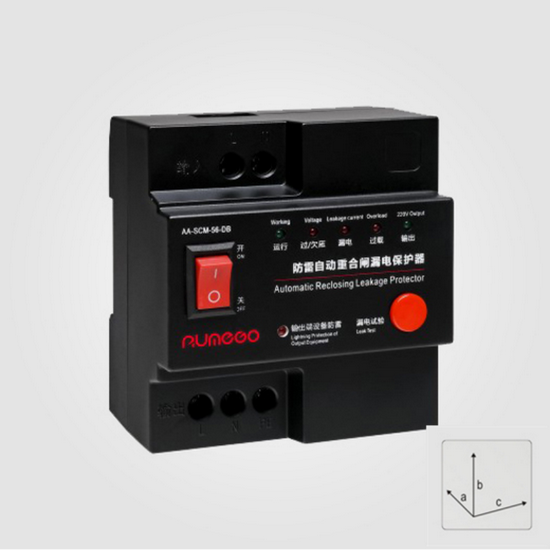

产品名称
自动合闸漏电保护器(Ⅱ)
产品编号
925606
产品型号
AA-SCM-56-DB20(LP)专业级
技术参数
 工作电压范围  AC 85-285V
 额定负载电流  20A
 过流载保护电流  1ln
 漏电保护电流  ≥30mA
 过压动作电压  ≥275V
 欠压动作电压  ≤140V
 漏电保护时间  ≤0.1S
 过流断开保护时间  2S
 短路断开保护时间  ≤0.1S
 过压、欠压断开保护时间  ≤3S
 合闸允许负载阻抗  ≥20Ω
输出端设备防雷参数
 标称放电电流  10KA(8/20μS)
 最大放电电流  20KA(8/20μS)
 保护水平  <1.4kV
产品配置
   ①负载电流过载保护(20A)

   ②过压欠压保护

   ③内部防雷最大放电电流20kA

   ④设备端防雷最大放电电流20kA

   ⑤地线端口

产品尺寸
 a72×b106×c90mm
质保期限
 三年
外壳材质
 阻燃塑料
安装方式
 导轨安装
产品功能
 1.漏电保护,跳闸后能自动恢复供电
 2.具有对输出端设备防雷保护
产品特点
 1.采用DDW等电位免防雷地线技术。
 2.自动重合闸与防雷二合一设计,无需再购买防雷器并减少所占用的空间,同时减少工程总成本。
适用行业
及范围
 1.适用于安防工程/广电系统/通信工程/智能交通等室外弱电设备箱
 2.适合安装在规范箱内

产品标识
