二级浪涌保护器安装接线图和注意事项

  分配电柜的接入线是380V,防雷装置应如何接线呢?当分配电柜做二级防雷保护时,分配电柜的接入线是三相(380V)电压,我们可以选用最大放电电流100kA或以上的二级浪涌保护器做防雷保护。该防雷装置应如何接线呢?今天就让澳美高小编为大家讲解一下

  今天介绍的防雷器型号是AL-20K-6663-TP100,该防雷器采用的是DDW等电位瞬间平衡电压防雷技术。等电位防雷器接上地线后,雷击电流由“等电位瞬间平衡电压”和“对地泄放”两种模式同时处理,相等于拥有了双重防雷模式。

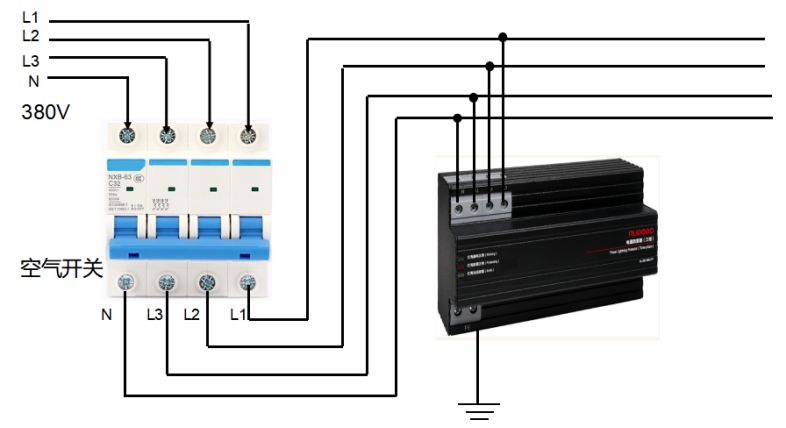

1、如下图所示,AL-20K-6631-TP60电源防雷器安装接线图:

               分配电柜防雷器安装接线图 图片②.png

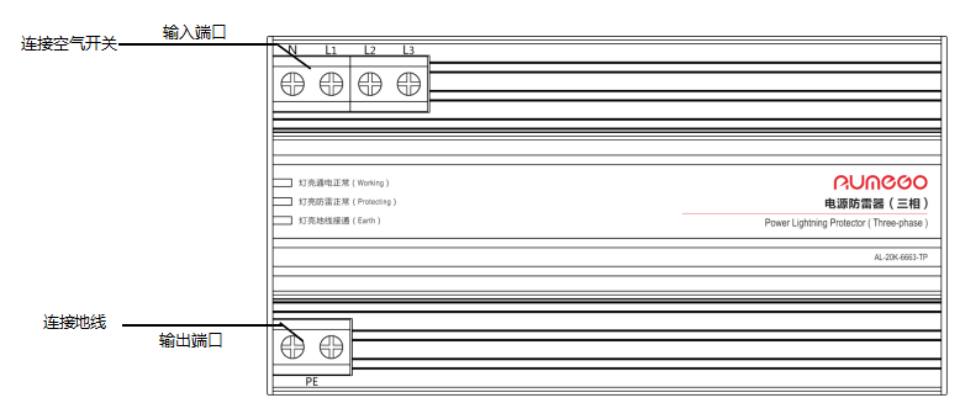

   等电位防雷器AL-20K-6663-TP100在安装时采用并联接线方式。防雷器的接线端子“N”“L1”“L2”“L3”端口并联连接380V输入电,“PE”端口与地线连接。如下图所示:

                   分配电柜防雷器安装接线图 图片③.png

我们还有100KA二级浪涌保护器(SPD防雷模块)AL-SPD-52-100/4,并联的接线方式如下图所示:

                 总配电柜防雷器安装接线图 图片③.png

2、安装注意事项:

  使用标准的35㎜导轨安装。安装时,接线方法必须正确无误,不可接错或漏接。错误的接线方法或漏接,可能会导致设备在重大雷击时遭受损坏。

  大家在购买时要选择有按照国家防雷标准制造的专业生产类型品牌,确保质量和效果都有保障的防雷器。而澳美高公司制造的等电位防雷器,严格执行国家标准GB18802.1-2011、GB/T18802.21-2004制造,我们的产品还有电源防雷器二合一防雷器网络防雷器浪涌保护器电源浪涌保护器等其他等电位防雷器,还有专业人员为你的项目方案设计选配防雷器,产品质量和效果都有保障。
