喇叭防雷器安装接线图和安装注意事项

  喇叭防雷器主要是用于音频信号传输端口防雷保护，这种防雷装置的接线方式应如何连接呢？今天就让澳美高小编为大家讲解下吧。

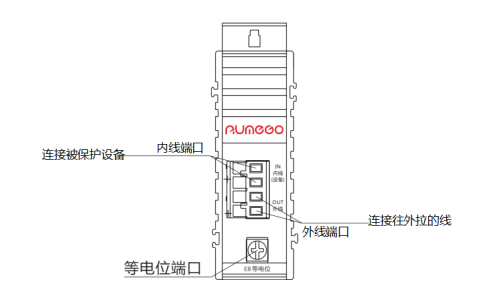

1、如下图所示，AL-20K-6631-L防雷器安装接线图

“IN内线（设备）”端口：连接被保护设备端。

“OUT外线”端口：连接往外拉的线。

“EB等电位”端口：用φ2.5mm以上导线与设备机箱箱体连接（或与接好设备箱箱体的铜排连接），如没有连接会降低防雷器对设备的保护效果。同一设备机箱内如有多个防雷器时，请用φ2.5mm以上导线将所有防雷器的“EB等电位”端口相互连接，实现机箱内全面等电位防雷(拼合类机型出厂时配有专用配件)。

2、安装注意事项

  澳美高的音频信号防雷器有个特点，就是对雷击电流进行分层逐级处理。第一层先处理较大的雷击电流，第二层再处理剩余电压，经过分层逐级处理抑制后残压会更低，因此更有效保护设备。

  由于AL-20K-6631-L喇叭信号防雷器是按次序逐级处理雷击电流，它具有方向性，如果接反了就会减少第二层防雷元件的寿命。所以我们在安装防雷器时就要注意分清内线和外线，内线是连接在被保护设备，外线是连接在拉出拉入的信号线路。

  以上是澳美高等电位AL-20K-6631-L防雷器安装接线图和注意事项，我们还有电源防雷器，二合一防雷器，网络防雷器，SPD浪涌保护器，电涌保护器等其他等电位防雷器，大家在购买时要选择有按照国家防雷标准制造的专业生产类型品牌，确保质量和效果都有保障的防雷器。
