广电系统防雷自动合闸漏电保护器安装接线图

   由于户外工程设备与室内有人值班的情况不同，户外设备的漏电保护器一旦误跳闸时，必须及时派出维护人员前往人工手动合闸上去，无论白天或夜晚。在雷雨季时，广电网络传输设备被雷击坏的事时有发生，维修人员必须第一时间进行抢修。雷雨季的天气变化较大，有时候维修人员出外抢修时天气还好，但不时会突然打起雷来，对人员的人身安全也存在一定的危险。

  只要安装了防雷自动合闸漏电保护器就可以解决以上难题。

  防雷自动合闸漏电保护器主要是用于安防行业，广电行业，通信行业，智能交通，智慧路灯以及其他弱电工程设备防雷保护。在用于广电系统时，自动重合闸漏电保护器应如何连接呢？就让澳美高小编为大家讲解一下。

  今天为大家讲解的防雷自动合闸漏电保护器型号是AA-SCM-56-DB20（LP），防雷自动重合闸漏电保护器采用等电位瞬间平衡电压防雷技术，具有漏电，过载，过欠压保护，跳闸后能自动恢复送电，无需人工前往合闸送电，具有对输出端设备防雷保护。安装防雷自动重合闸漏电保护器后，可以减少维护人员反复往返故障点做重复工作。

  防雷自动重合闸漏电保护器在安装时特别注意分方向性，输入与输出端不能接反，防雷自动重合闸漏电保护器须装在空气开关之后。将防雷自动重合闸漏电保护器的输入端口L和N与空气开关输出端连接，防雷自动重合闸漏电保护器输出端的L和N与设备输入端连接，地线PE端与箱体连接，检查无误后方可通电。

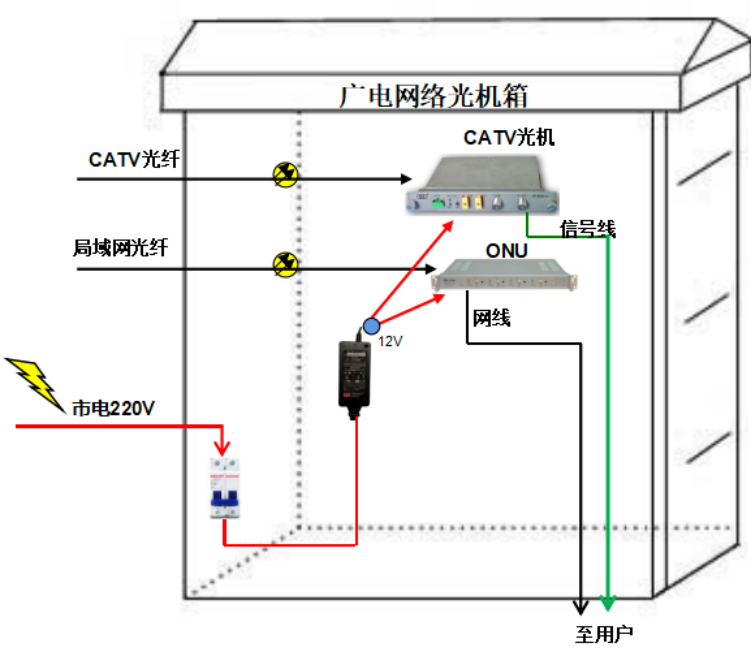

  例如某广电系统，现场设备有CATV光接收机1个，ONU1个，空气开关1个，漏电保护器1个，直流供电器1个,雷电会从220V电源端进入打坏设备。

1、雷电会从220V电源端进入打坏设备，我们需要对220V电源线作防雷保护。

2、由于光纤信号线不属于金属导线，感应不到雷电可免装防雷器。

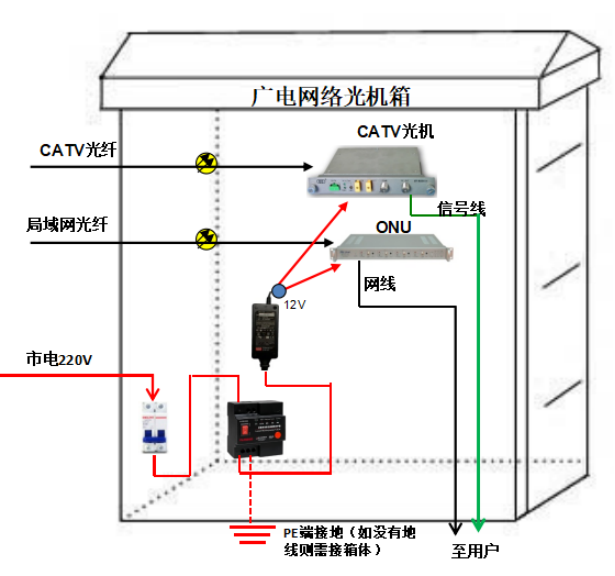

  AL-20KAA-SCM-56-DB20（LP）防雷自动合闸漏电保护器安装接线图如下：

  以上是澳美高防雷自动重合闸漏电保护器安装接线方式，大家在购买自动合闸漏电保护器或防雷装置时要选择有按照国家防雷标准制造的专业生产类型品牌，确保质量和效果都有保障的防雷器。而澳美高公司制造的等电位防雷器（电源防雷器，二合一防雷器，网络防雷器，浪涌保护器等）严格执行国家标准GB18802.1-2011、GB/T18802.21-2004制造。
