广电系统电源防雷器安装接线图

  电源防雷器主要是用于安防行业，广电行业，通信行业，智能交通,智慧路灯以及其他弱电设备的220V电源防雷保护。在用于广电系统时，电源防雷器这种防雷装置的接线方式应如何连接呢？今天就让澳美高小编为大家讲解其中一款电源防雷器安装接线方式。

  今天为大家讲解的澳美高电源防雷器是AL-20K-6663-P20，该防雷器采用“瞬间平衡”电压防雷技术，防雷效果不依赖地线。等电位防雷器接上地线后，雷击电流由“等电位瞬间平衡电压”和“对地泄放”两种模式同时处理，相等于拥有了双重防雷模式。

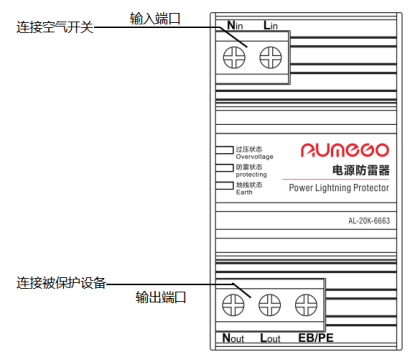

如下图所示，AL-20K-6663-P20电源防雷器安装接线图，

  输入端口“Lin”“Nin”连接空气开关的220V输入电。

  输出端口“Lout”“Nout”连接被保护设备。

“EB/PE”端口：同一设备机箱内如有多个防雷器时，请用φ2.5mm以上导线将所有防雷器的“EB/PE”端口相互连接，实现机箱内全面等电位防雷。将 “EB/PE”端口与地线连接（或与接好地线的铜排连接），此时就拥有泄放式和等电位两种防雷模式同时处理雷击电流。

电源防雷器安装位置是在空气开关后面，漏电开关的前面。如下图所示：

例如某广电系统，广电设备箱设备有CATV光接收机1个，ONU1个，EOC1个，分支分配器1个，空气开关1个，漏电保护器1个，直流供电器3个，如下图所示：

1、雷电会从220V电源端进入打坏设备，我们需要对220V电源线作防雷保护。

2、感应雷会从同轴电缆反向流入设备从而造成损坏，这种情况我们就需要用“等电位线”将分支分配器金属外壳与防雷器等电位端（或PE端）连接。

AL-20K-6663-P20电源防雷器安装接线图如下：

   以上是用于广电系统防雷时澳美高电源防雷器安装接线方式，我们的产品还有浪涌保护器，电源防雷器，二合一防雷器，网络防雷器，防雷自动重合闸漏电保护器等其他等电位防雷器，大家在购买时要选择有按照国家防雷标准制造的专业生产类型品牌，确保质量和效果都有保障的防雷器。
