电源防雷器AL-20K-6663-P20在监控箱的安装方式

2022-11-12

  澳美高电源防雷器AL-20K-6663-P20采用等电位免地线防雷技术,防雷效果不依赖地线,同时防雷器也支持接地线,接上地线后,雷击电流会由等电位瞬间平衡电压和对地泄放两种模式同时处理,相当于拥有两种防雷模式。那么,等电位电源防雷器用在监控箱内时要怎么安装呢?今天就让澳美高小编为大家讲解一下。

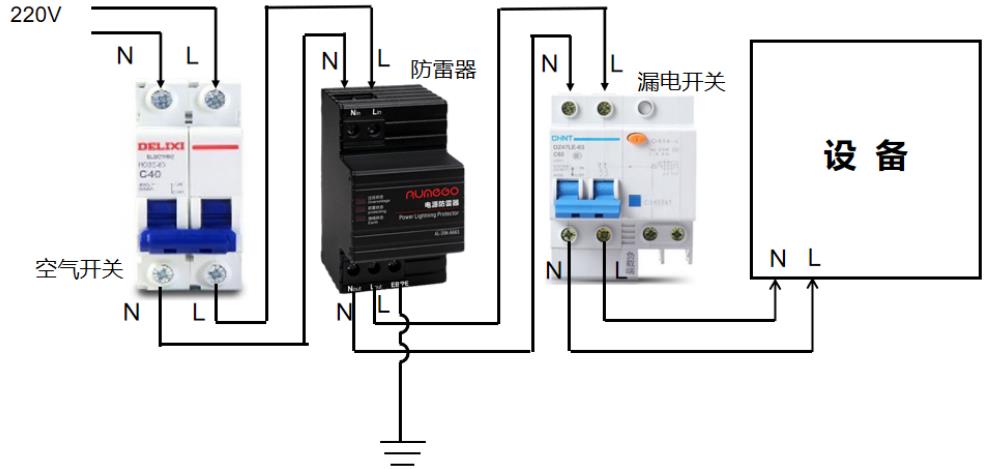

1、如下图所示的AL-20K-6663-P20电源防雷器,安装位置是在空气开关后面,漏电开关的前面。

电源防雷器AL-20K-6663-P20在监控箱的安装方式 图片①.jpg

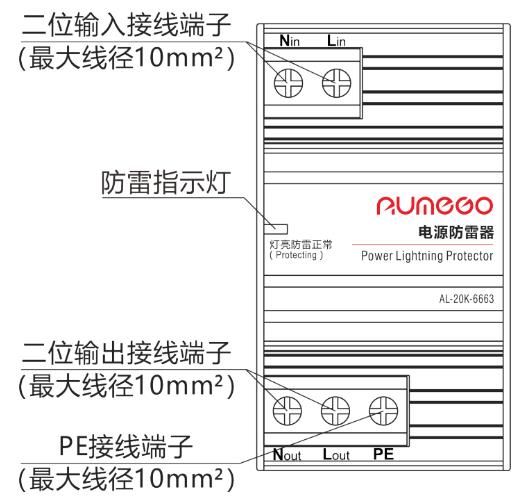

2、如下图所示的AL-20K-6663-P20电源防雷器,在防雷器的左上侧带有输入输出的接线端子,“Nin”“Lin”输入端口连接220V输入电,“Nout”“Lout”输出端口连接被保护设备。

电源防雷器AL-20K-6663-P20在监控箱的安装方式 图片②.jpg

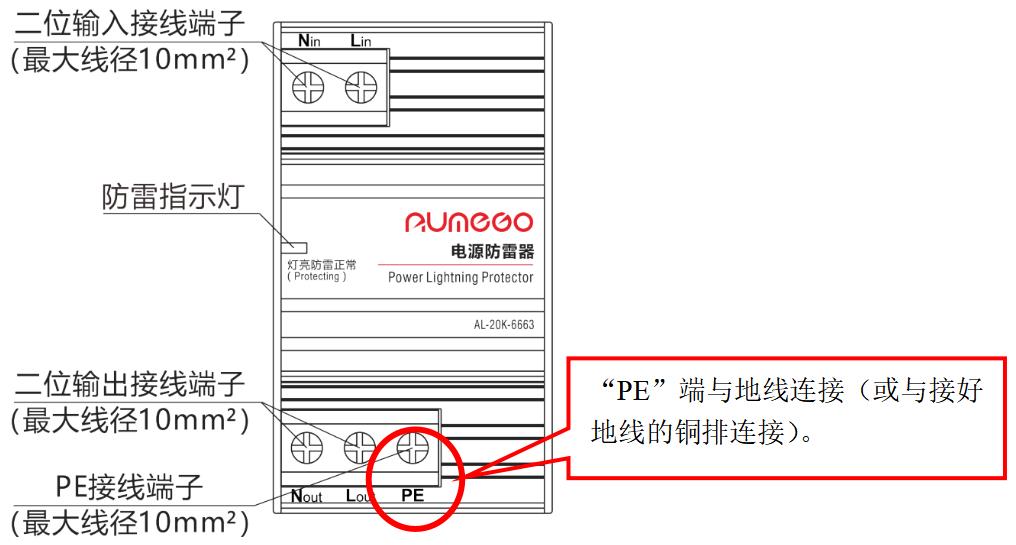

3、如下图所示的AL-20K-6663-P20电源防雷器,在防雷器的左下侧带有“PE”地线端口:

(1)有地线的情况下,将“PE”地线端口与地线连接(或与接好地线的铜排连接),此时就拥有泄放式和等电位两种防雷模式同时处理雷击电流。

(2)无地线的情况下,“PE”地线端口无需连接,但要注意的是:将EB端口与设备箱箱体连接(或与接好设备箱箱体的铜排连接),如没有连接会降低防雷器对设备的保护效果。

电源防雷器AL-20K-6663-P20在监控箱的安装方式 图片③.jpg

  以上是澳美高等电位电源防雷器AL-20K-6663-P20在前端监控箱的安装方式,我们还有二合一防雷器信号防雷器SPD浪涌保护器等其他防雷器,有需要了解更多资讯的朋友请继续关注澳美高官网,后续我们将有更好、更精彩的内容为您奉上。
