互联网二合一防雷器安裝布线流程
 1、在被维护机器设备的路线插口前端开发各自依照相对路线串连连接防雷模块,“OUT”为机器设备端、“IN”为三相五线端;
2、开关电源一部分联接:防雷器的允差工作电压应与被维护监控摄像头的开关电源工作频率规定相符合,防雷器安裝时请依据安裝平面图图示联接。开关电源路线的“L”为火线零线或正级,“N-”为零线或负级。(POE 防雷模块不用接电源插头);

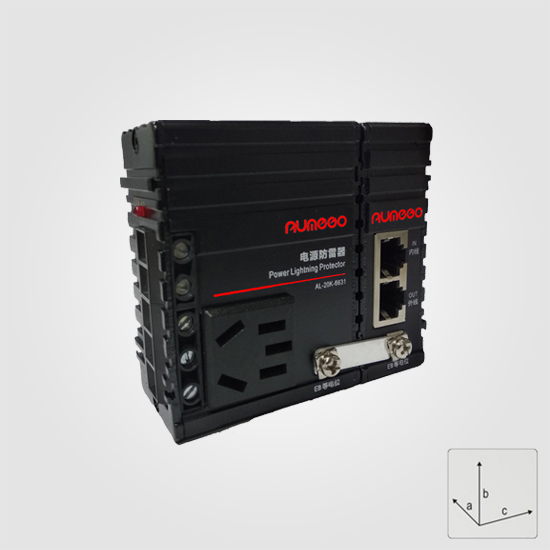

防雷器
3、数据信号联接:键入端与数据信号安全通道接通道相接,輸出端与视频摄像机相接,不可接错,插口要卡紧;
4、将氧化锌避雷器接地装置端与避雷接地线(推其荐接地装置阻≤4Ω)作优良保护接地;

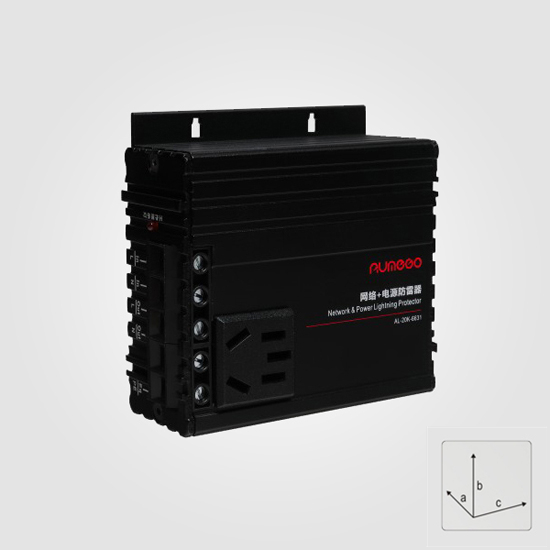

防雷器
5、导线规格:联接输电线不低于 2.5 平方米,接地装置输电线不低于 6 平方米,输电线要短、直。
