浪涌保护器的分级保护

2019-11-23

因为遭雷击的动能是十分极大的,必须根据等级分类泄流的方式 ,将遭雷击动能逐渐泄放进地面。第一级浪涌保护器能够针对立即遭雷击电流量开展泄流,或是当开关电源传送路线遭到立即遭雷击时传输的极大动能开展泄流,针对有将会产生立即遭雷击的地区,务必开展CLASS—I的避雷。第二级浪涌保护器是对于前面浪涌保护器的残留工作电压及其居民区磁感应遭雷击的安全防护机器设备,针对前面产生很大遭雷击动能消化吸收时,仍有一部分对机器设备或第三级浪涌保护器来讲是非常极大的动能会传输回来,必须第二级浪涌保护器进一步消化吸收。另外,历经第一级防雷器的传送路线也会磁感应遭雷击电磁脉冲辐射源LEMP,当路线充足长磁感应雷的动能就越来越充足大,必须第二级防雷器进一步对遭雷击动能执行泄流。第三级防雷器是对LEMP和根据第二级防雷器的残留遭雷击动能开展维护。

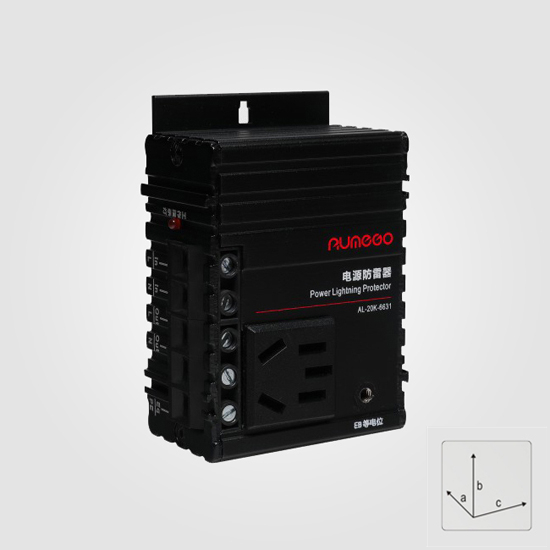

浪涌保护器
1、第一级维护
目地是避免浪涌电压立即从LPZ0区传输进到LPZ1区,将数十万至数十万伏的浪涌电压限定到2500—3000V。
入户口配电变压器底压侧安裝的开关浪涌保护器做为第一级维护时应是三相电压电源开关型开关浪涌保护器,其雷击通总流量不可小于60KA。该级开关浪涌保护器应是联接在客户供配电系统通道三相五线各相和地面中间的大空间开关浪涌保护器。一般规定该级开关浪涌保护器具有每相100KA左右的较大冲击性容积,规定的限定工作电压低于1500V,称作CLASS I级开关浪涌保护器。这种电磁感应防雷器是致力于承担雷击和磁感应遭雷击的大电流量及其吸引住高效率能量浪涌而设计方案的,可将很多的浪涌电流分离到地面。他们仅出示限定工作电压(冲击性电流量穿过开关浪涌保护器时,路线上出現的较大工作电压称之为限定工作电压)为中等级其他维护,由于CLASS I级保护装置关键是对大浪涌电流开展消化吸收,只靠他们是不可以彻底维护供配电系统內部的比较敏感用电量机器设备的。
第一级开关浪涌保护器可预防10/350μs、100KA的雷击波,超过IEC要求的最大安全防护规范。其技术性参照为:雷击通总流量超过或相当于100KA(10/350μs);残发电电压不超2.5KV;响应速度低于或相当于100ns。


2、第二级安全防护
目地是进一步将根据第一级防雷器的残留浪涌电压的值限定到1500—2000V,对LPZ1—LPZ2执行等电位连接。
分配电箱路线輸出的开关浪涌保护器做为第二级维护时应是限压型板开关浪涌保护器,其雷击流容积不可小于20KA,应安裝在向关键或比较敏感用电量机器设备供电系统的分路配电设备处。这种开关浪涌保护器针对根据了客户供电系统入口浪涌放家用电器的剩下浪涌动能开展更健全的消化吸收,针对瞬态过压具备很好的抑制效果。该处应用的开关浪涌保护器规定的较大冲击性容积为每相45kA左右,规定的限定工作电压应低于1200V,称作CLASS II级开关浪涌保护器。一般客户供配电系统保证第二级维护就能够超过用电量机器设备运作的规定了
第二级开关浪涌保护器选用C类保护装置开展相—中、相—地及其中—地的全方式维护,关键性能参数为:雷击载流容积超过或相当于40KA(8/20μs);残压谷值不超1000V;响应速度不超25ns。

浪涌保护器
3、第三级维护
目地是最后维护机器设备的方式,将残留浪涌电压的值减少到1000V之内,使浪涌的动能万状毁坏机器设备。
在电子信息技术机器设备交流电三相五线端安裝的开关浪涌保护器做为第三级维护时应是串联式限压型板开关浪涌保护器,其雷击载流容积不可小于10KA。
最后的防线可在用电量机器设备內部开关电源一部分选用一个内藏式的开关浪涌保护器,以超过彻底清除细微的瞬态过压的目地。该处应用的开关浪涌保护器规定的较大冲击性容积为每相20KA或更低一些,规定的限定工作电压应低于1000V。针对一些非常关键或比较敏感的电子产品具有第三级维护是必需的,另外还可以维护用电量机器设备免遭系统软件內部造成的瞬态过压危害。
针对微波通信机器设备、挪动机站通讯设备及雷达设备等应用的整流电源,宜视其工作频率的维护必须各自采用工作频率兼容的直流稳压浪涌保护器做为末级维护。

4、第四级维护
依据被维护机器设备的耐压试验级别,倘若二级避雷就能够保证限定工作电压小于机器设备的耐压试验水准,就只必须做二级维护,倘若机器设备的耐压试验水准较低,将会必须四级乃至更多级别的维护。第四级维护其雷击载流容积不可小于5KA。
