广电某项目野外型OLT设备防雷方案

  下图所示的是广电某项目野外型OLT设备1个，空气开关1个。雷电有感应雷和地表雷，感应雷会从220V电源端进入打坏设备；而地表雷则会从地面反冲经接地连接端进入打坏设备。

感应雷会从电源端进入打坏设备，我们要对电源线做防雷保护，可选配澳美高品牌的电源防雷器AL-20K-6663-P20。

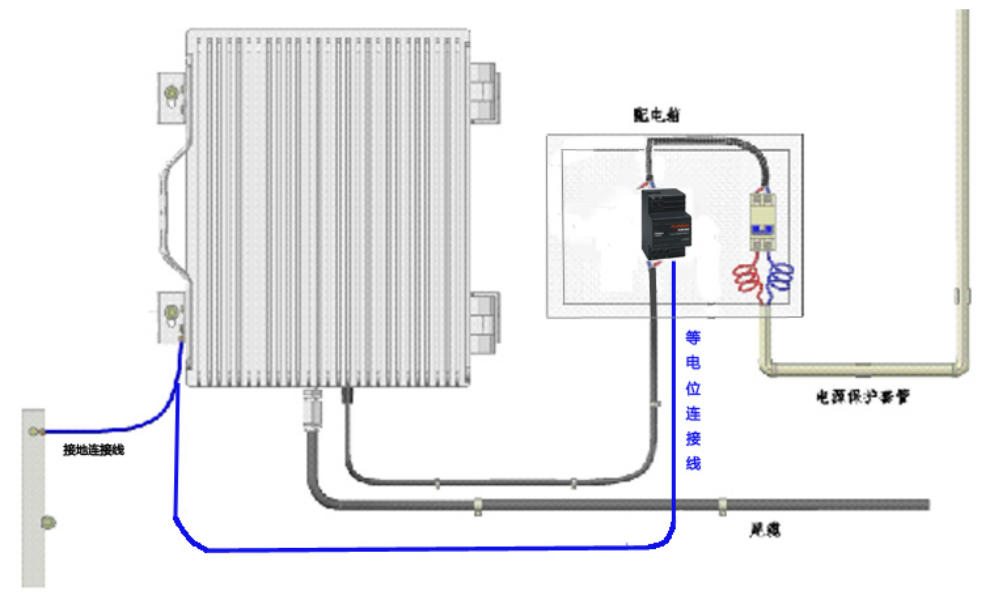

   地表雷会从接地连接端经金属外壳进入打坏电子器件，我们只需要用“等电位线”将设备金属外壳与防雷器等电位端（或PE端）连接，从而将地表雷引至防雷器同步处理，有效防止地表雷打坏设备，整体方案如下图一所示：

  方案产品图片：

  本方案专为野外型OLT设备防雷设计，主要确保设备在雷雨季节避免损坏。通过本方案可有效帮助广电网络传输系统减少出现停播及宽带信号中断的现象，从而确保广电网络传输系统的整体运行。

  大家在购买防雷装置时要选择有按照国家防雷标准制造的专业生产类型品牌，确保质量和效果都有保障的防雷器。而澳美高公司制造的等电位防雷器有电源防雷器，二合一防雷器，网络防雷器，浪涌保护器等，严格执行国家标准GB18802.1-2011、GB/T18802.21-2004制造。
