（枪式）摄像机采用网线传输时防雷器的安装接线图

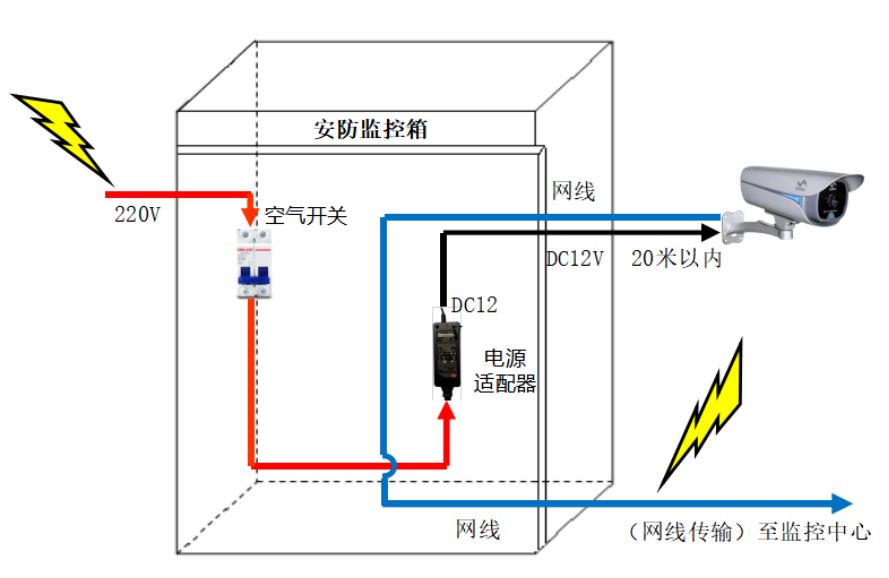

   如某安防监控项目，如下图所示的前端监控摄像机采用DC12V供电模式，网线传输至监控中心；监控设备有空气开关1个，电源适配器1个。摄像机1个；雷电会从220V电源端和网线进入并走向两端打坏设备。

2、实际操作：

观察箱内设备走线，根据等电位防雷选配原则和雷电感应强弱原则，

（1）220V电源线长度大于20米以上,我们要对电源线做防雷保护，可选配澳美高品牌的电源防雷器。

（2）有一条网线传输至监控中心长度大于20米以上，我们要对网线做防雷保护，可选配澳美高品牌的网络信号防雷器。

以上防雷可选配澳美高品牌的（二合一）网络+电源防雷器AL-20K-6631-P20N。

（3）DC12V电源适配器的供电线从监控箱至摄像机长度小于20米内，可免装防雷器。

（4）摄像机有一组DC12V供电线和网线长度小于20米内，可免装防雷器。

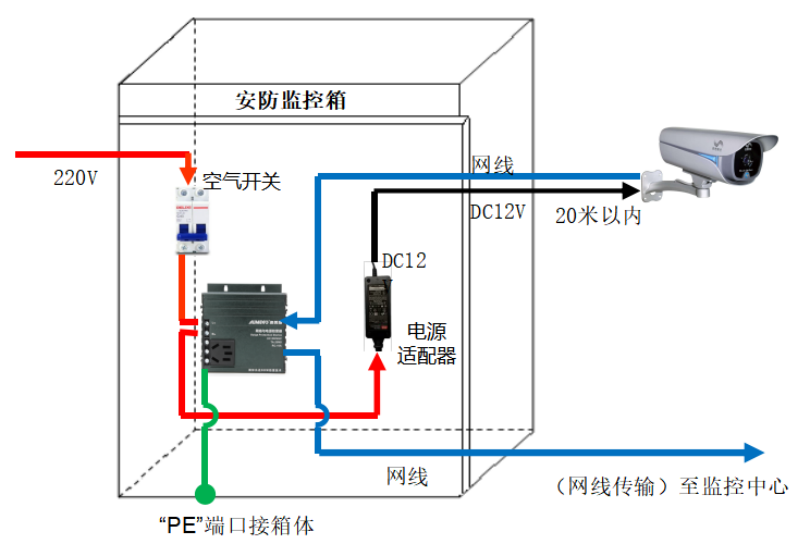

整体方案如下图所示：

安装注意事项：

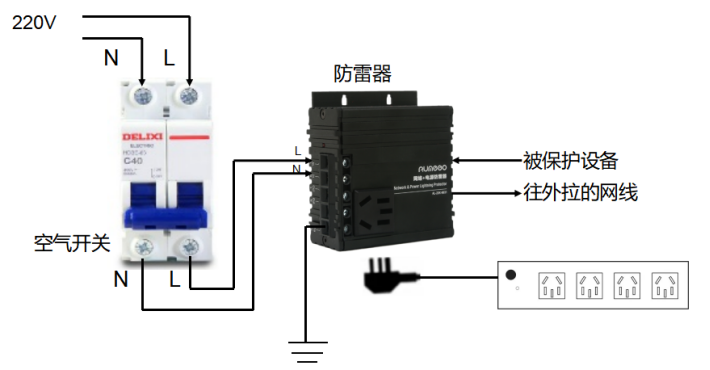

防雷器安装位置是在空气开关后面。如果有漏电开关，防雷器装在漏电开关的前面。如下图所示：

  澳美高等电位防雷器采用瞬间平衡电压防雷技术，防雷效果不依赖地线。等电位防雷器接上地线后，雷击电流由“等电位瞬间平衡电压”和“对地泄放”两种模式同时处理，相等于拥有了双重防雷模式。

我们还有电源防雷器，二合一防雷器，网络防雷器，信号防雷器，SPD浪涌保护器，电涌保护器等其他防雷装置，大家在购买时要选择有按照国家防雷标准制造的专业生产类型品牌，确保质量和效果都有保障的防雷器。
