广播室定压功放防雷器安装接线图

  广播室定压功放防雷器主要是用于音频信号传输端口防雷保护，这种防雷装置的接线方式应如何连接呢？今天就让澳美高小编为大家讲解下吧。

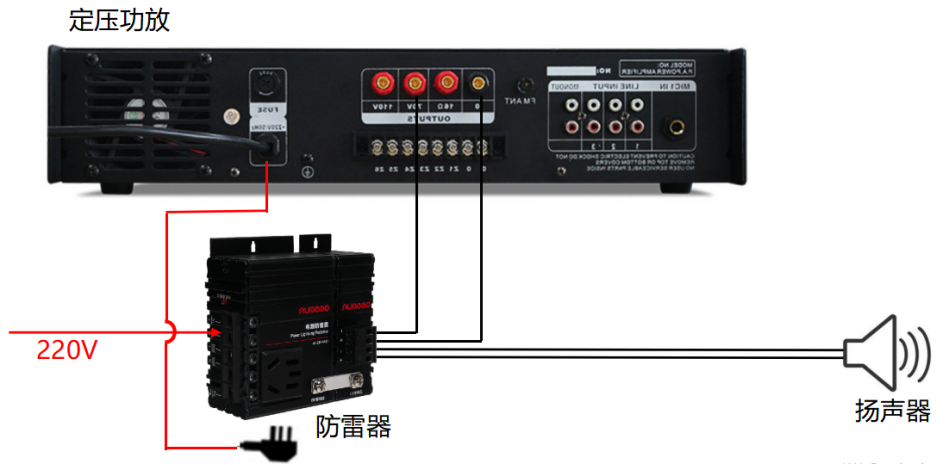

  如下图所示，AL-20K-6631-P20和AL-20K-6631-L防雷器安装接线图，该产品主要是用于公共广播系统的设备电源和音频信号传输端口防雷保护。

  例如某广播室，设备有定压功放1台，拉出的喇叭线有一组，雷电会从220V电源线进入打坏设备，我们需要对电源作做防雷保护，可选配AL-20K-6631-P20。定压功放拉至扬声器的音频信号线距离较远，雷电会从信号线进入打坏设备，我们需要对信号线做防雷保护，可选配AL-20K-6631-L。（拉出的信号线有多组就相应配多个信号防雷器，如拉出的音频信号线有3组就相应配3个音频信号防雷器。）

音频信号+电源二合一防雷器安装接线图如下：

  以上是澳美高等电位广播防雷器安装接线图，我们还有电源防雷器，二合一防雷器，网络防雷器，SPD浪涌保护器，电涌保护器等其他等电位防雷器，大家在购买时要选择有按照国家防雷标准制造的专业生产类型品牌，确保质量和效果都有保障的防雷器。
