浪涌保护器安装方法

2020-03-09

      1、并联安装浪涌保护器,木炭机安装位置为卫星教学收视点教室内的配电盘或闸刀开关(断路器)处的后端,用四套M8的塑料膨胀和配套的自攻螺钉固定于墙面上。

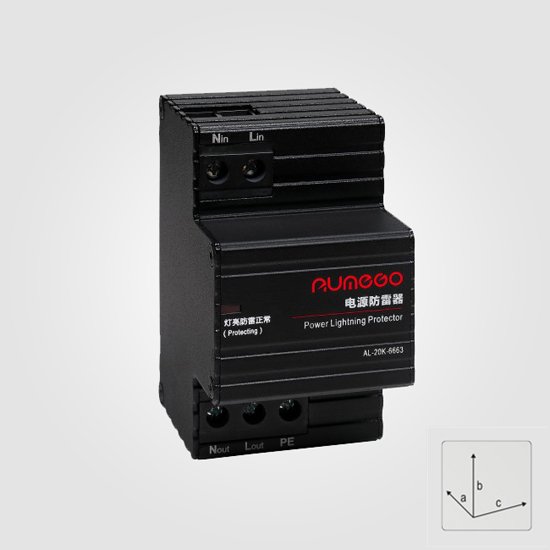

浪涌保护器
      2、安装尺寸(70×180)与电源避雷器上相应安装孔在墙面配钻。

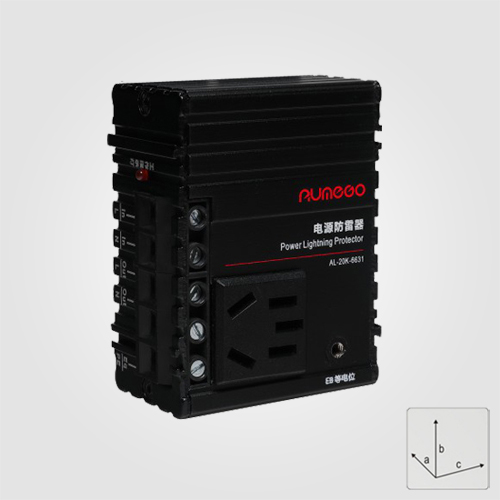

浪涌保护器
      3、连接电源。电源避雷器火线为红色,零线为蓝色,截面积为BVR6mm2。多股铜导线,木炭机地线为黄绿相间色,截面积为BVRlOm m2。多股铜导线,接线长度≦500mm,若受条件限制达不到≤500mm的标准可适当延长,但应遵循接线尽量短的原则,转角应大于90度(是弧形角而不是直角)。

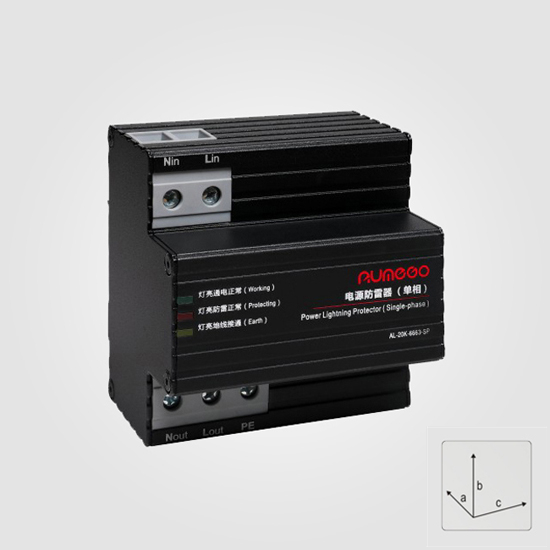

浪涌保护器
      4、电源与避雷线连接。电源避雷器连线一端直接牢靠压接于电源避雷器的接线端子。接地线接于独立接地网或校方提供的三相电源地线相接。
